Fuselagem - Estrutural e revestimento

31/01/2013 - Separação dos componentes da estrutura interna da fuselagem.

Estando prontos os estabilizadores horizontal e vertical, daremos início a montagem da fuselagem do Savannah S, nesta primeira etapa, estamos classificando os componentes, os separando, e deixando na ordem para montagem na sequencia conforme manual do fabricante.

Foto 73 - Detalhes dos componentes que juntos formam a estrutura interna da fuselagem da aeronave.

Foto 74 -  Detalhes dos componentes que juntos formam a estrutura interna da fuselagem da aeronave, de outro ângulo.

------------------------------------------------------------------------------------------------------------

01/02/2013 - Arrebitando os primeiros componentes da estrutura interna da fuselagem.

Iniciamos a rebitagem dos primeiros quadros estruturais internos da fuselagem, a ordem é de trás para a frente, ou seja lá do leme, vindo no sentido da cabine:

Foto 75 - Detalhe do quadro estrutural 01.

Foto 76 - Detalhe do quadro estrutural 02

.

Foto 77 - Detalhe do quadro estrutural 03.

 Foto 78 - Detalhes dos quadros estruturais 4; 5; 6; 7; 8 e 9, ( do centro para a extremidade) - vista lateral.

 Foto 79 - Detalhes dos quadros estruturais 4; 5; 6; 7; 8 e 9, ( do centro para a extremidade) - vista de cima.

Foto 80 - Detalhe do quadro estrutural 10.

 Foto 81 - Detalhe do quadro estrutural 10, região central do componente.

Foto 82 - Detalhe do quadro estrutural 10 - visto de trás.

Com a montagem do quadro estrutural 10 da aeronave, encerramos os trabalhos do dia 01/02/2013. O próximo passo agora é localizar, separar e preparar as longarinas que servirão de ligação entre os quadros estruturais.

------------------------------------------------------------------------------------------------------------

02/02/2013 - Alinhando os componentes da estrutura interna da fuselagem.

Foto 83 - Os quadros estruturais pré-alinhados - vista interna.

Foto 84 -   Os quadros estruturais pré-alinhados - vista de lado em diagonal.

Foto 85 -   Os quadros estruturais pré-alinhados - vista de trás.

 Foto 86 - Os quadros estruturais pré-alinhados - vista de lado.

------------------------------------------------------------------------------------------------------------

08/02/2013 - Pintura dos componentes internos da fuselagem.

Depois de ver os quadros estruturais pré-alinhados, desmontamos tudo novamente e aplicamos uma camada de fundo para proteção das peças:

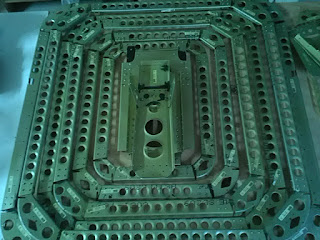

Foto 99 - Os componentes internos da fuselagem após receberem uma camada de proteção.

------------------------------------------------------------------------------------------------------------

13/03/2013 - Pré montagem - Longarinas

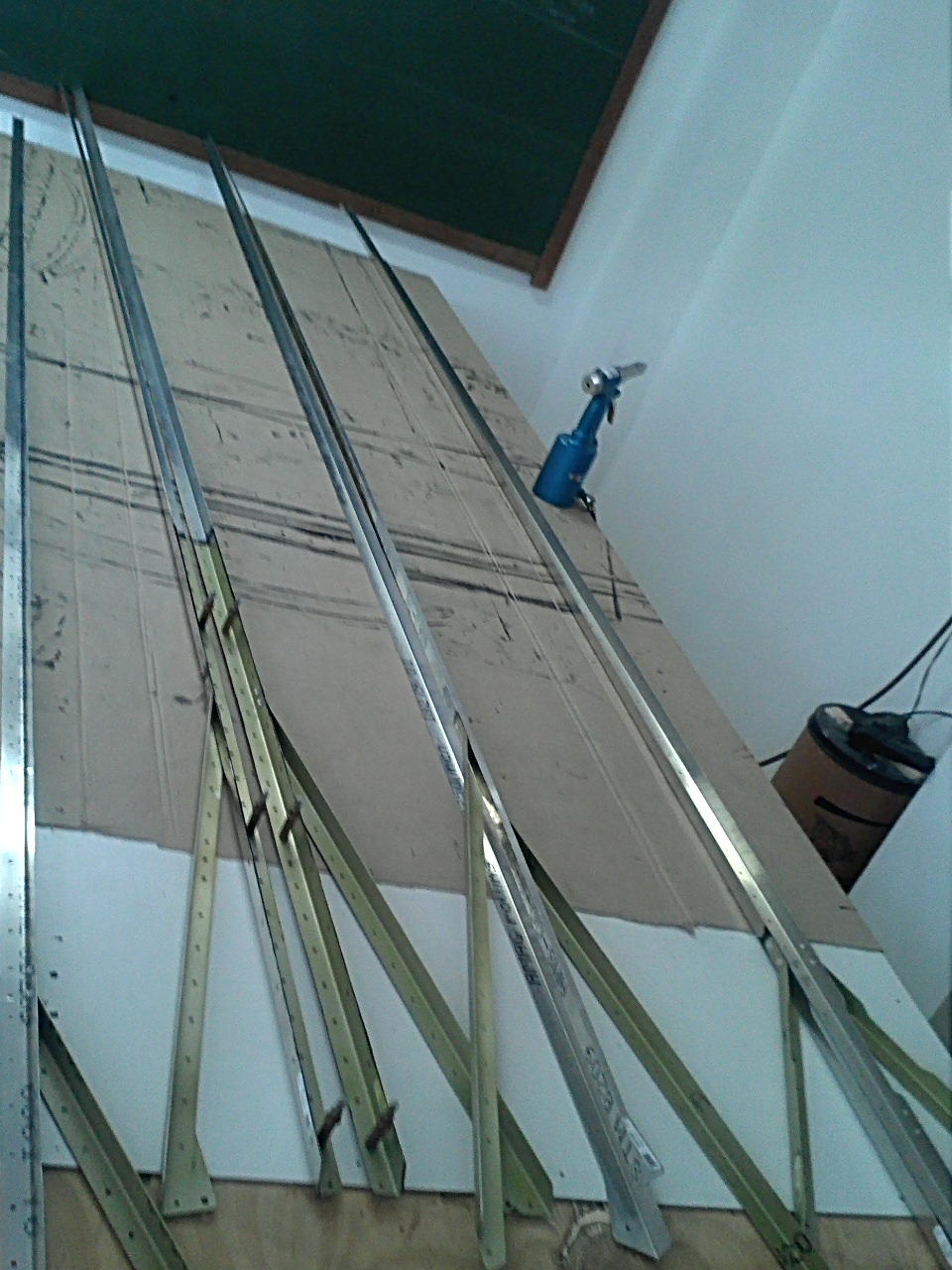

Foto 131 - Detalhe das longarinas pré montadas, as peças que ainda não receberam fundo serão pintadas antes do início da montagem da fuselagem.

Foto 132 - Detalhe do suporte da bateria, a qual também receberá uma camada de fundo protetor.

------------------------------------------------------------------------------------------------------------

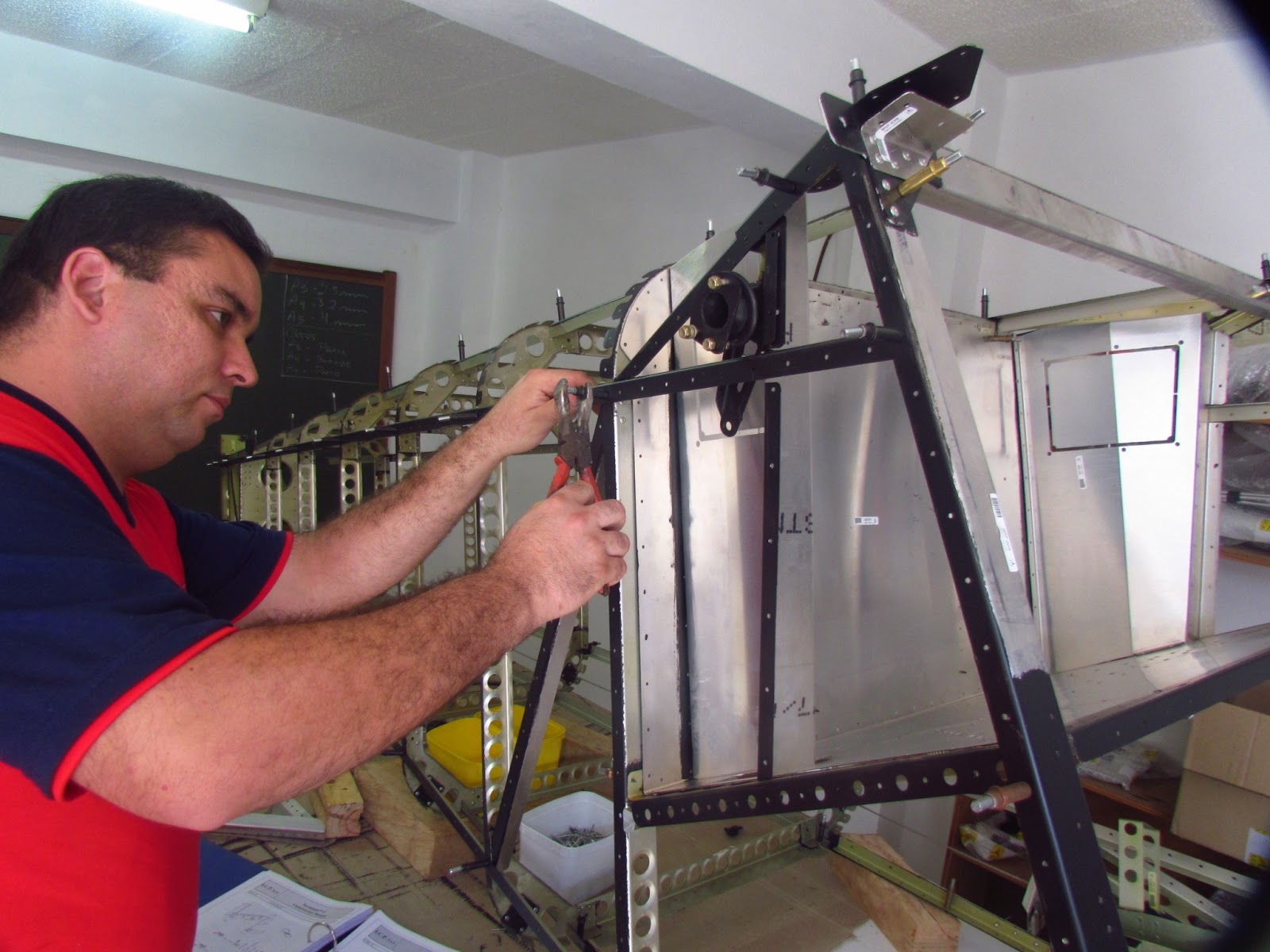

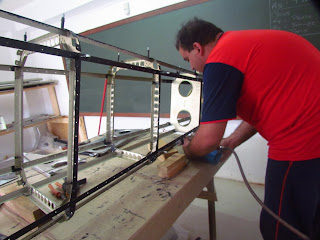

20/03/2013 - Montagem da Fuselagem

Ficamos alguns dias com a montagem parada, pois precisemos de mais clecos, e enquanto os mesmo não chegassem, deveriamos aguardar. Finalmente chegaram, assim pudemos retomar a montagem!

 Foto 133 - A estrutura fora toda "clecada", após isso passamos os cabos de aço responsáveis pelo comando do leme.

 Foto 133 - Algumas peças da parte traseira já puderam ser rebitadas, mas a grande maioria somente junto com as peles.

Foto 134 - Após termos passados os cabos de aço, rebitamos as guias do cabo junto à estrutura.

Foto 135 -Detalhe da guia do cabo junto à estrutura já devidamente fixada.

Foto 136 - Detalhe do suporte da Bateria já presa à estrutura através dos clecos, a fixação definitiva se dará  com os rebites que prenderão as peles, (skin) na próxima etapa.

Foto 137 - Detalhe dos componentes que já puderam ser rebitados nesta fase.

Foto 138 - Vista em perfil (traseira), da fuselagem .

Foto 139 - Vista em perfil (traseira), da fuselagem, por outro ângulo.

Foto 140 - Vista superior de trás, da fuselagem, por outro ângulo.

Foto 141 - Colocamos através dos clecos, a chapas traseira do bagageiro, inferior, e as proteções dos braço de comando dos flaperons.

Foto 142  - Os componentes visto de outro ângulo.

Foto 143 - Acertando mais um cleco.

Foto 144 - Último cleco do dia!

Foto 145 - Detalhe do local onde fica a haste de comando dos flaperons.

Foto 146 - Detalhe do local onde fica a haste de comando dos flaperons por outro ângulo.

------------------------------------------------------------------------------------------------------------

28/03/2013 - Montagem da Fuselagem - Peles (skin)



Foto 147 - Aplicação de fundo sobre os componentes da pele da fuselagem.

Foto 148 - Aplicação minuciosa do fundo protetor onde acontece o contato de chapa com chapa.

Foto 149 - Trabalho final!



Foto 150 - A pele superior da fuselagem, já com o fundo protetor aplicado.

 Foto 151 - Aplicação do fundo protetor do lado externo, onde haverá a união com a chapa que faz o canto arredondado da fuselagem.



Foto 152 - A pele superior colocada na fuselagem.

Foto 153 - A pele do canto de arredondamendo do lado esquerdo, clecada à pele superior.

 Foto 154 - Colocamos também a pele do canto de arredondamento do lado direito, clecada à pele superior.

Foto 155 - Clecamos a pele (skin), da lateral esquerda da aeronave à chapa superior do canto arredondado.

Foto 156 - Agora os clecos que antes seguravam apenas as emendas das 2 peles,  foram devidamente fixados à estrutura da fuselagem.

 Foto 157 - Visão geral da fuselagem clecada com as peles superiores, cantos superiores e pele lateral esquerda.

------------------------------------------------------------------------------------------------------------

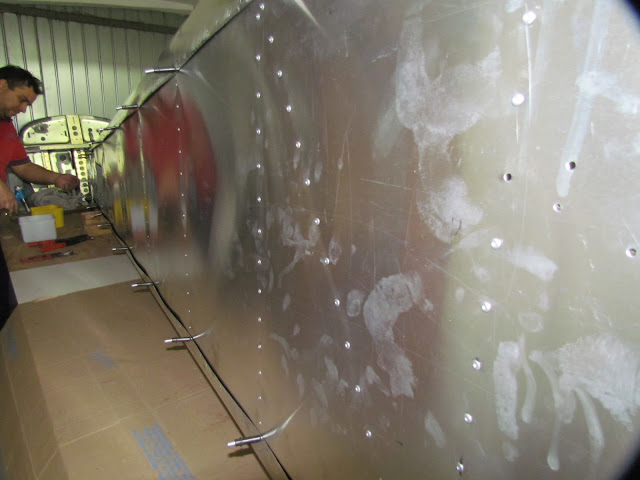

11/05/2013 - Montagem da Fuselagem - Peles (skin) - continuação...

Depois de um tempo com a montagem parada devido a importação de clecos, retomamos as atividades, seguem as fotos:

 Foto 158.

 Foto 159.

 Foto 160.

 Foto 161.

 Foto 162.

 Foto 163.

 Foto 164.

 Foto 165.

 Foto 166.

Foto 167.

------------------------------------------------------------------------------------------------------------

17/05/2013 - Continuação...

Foto 168.

 Foto 169.

 Foto 170.

 Foto 171.

 Foto 172.

 Foto 173.

 Foto 174.

 Foto 175.

 Foto 176.

 Foto 177.

 Foto 178.

 Foto 179.

 Foto 180.

Foto 181.

------------------------------------------------------------------------------------------------------------

21/05/2013 - A montagem da fuselagem continua...

 Foto 182.

 Foto 183.

 Foto 184.

 Foto 185.

 Foto 186.

 Foto 187.

 Foto 188.

Foto 189.

------------------------------------------------------------------------------------------------------------

01/07/2013 - Fuselagem, a montagem continua...

Sem dúvida tratase da parte com maior detalhes e mais demorada da montagem, porém existe um prazer enorme em fazê-la, pois começa-se a ter cara de avião!

 Foto 190.

  Foto 191.

 Foto 192.

  Foto 193.

  Foto 194.

  Foto 195.

  Foto 196.

  Foto 197.

  Foto 198.

  Foto 199.

  Foto 200.

   Foto 201.

   Foto 202.

   Foto 203.

   Foto 204.

   Foto 205.

   Foto 206.

   Foto 207.

   Foto 208.

   Foto 209.

   Foto 210.

    Foto 211.

    Foto 212.

    Foto 213.

    Foto 214.

    Foto 215.

    Foto 216.

    Foto 217.

    Foto 218.

    Foto 219.

    Foto 220.

     Foto 221.

     Foto 222.

     Foto 223.

     Foto 224.

     Foto 225.

     Foto 226.

    Foto 227.

------------------------------------------------------------------------------------------------------------

04/07/2013 - Iniciando o trabalho de fixação do trem de nariz.

 Foto 228.

Foto 229.

------------------------------------------------------------------------------------------------------------

12/07/2013 - Uma panorâmica de nossa fuselagem!

Foto 230.

------------------------------------------------------------------------------------------------------------

29/07/2013 - A Montagem continua...

 Foto 248 - Detalhe do fechamento sobre o painel.

 Foto 249 - Vista de outro ângulo.

Foto 250 - Vista aproximada.

Foto 251 - Vista traseira lado esquerdo.

Foto 252 - Vista Panorâmica Geral.

------------------------------------------------------------------------------------------------------------

02/09/2013 - Fixação dos suportes superiores cabine.

 Foto 253 - Vista da fuselagem traseira, lateral.

 Foto 254 - Vista da fuselagem traseira, superior.

 Foto 255 - Vista da parte dianteira, lateral.

  Foto 256 - Detalhe dos clecos alinhando a estrutura tubular.

  Foto 257 - Detalhe dos clecos alinhando a estrutura tubular, vista interna.

  Foto 258 - Fixando componente para pré-acabamento.

   Foto 259 - Componente para pré-acabamento fixado, lado esquerdo.

   Foto 260 - Componente para pré-acabamento fixado, lado direito.

------------------------------------------------------------------------------------------------------------

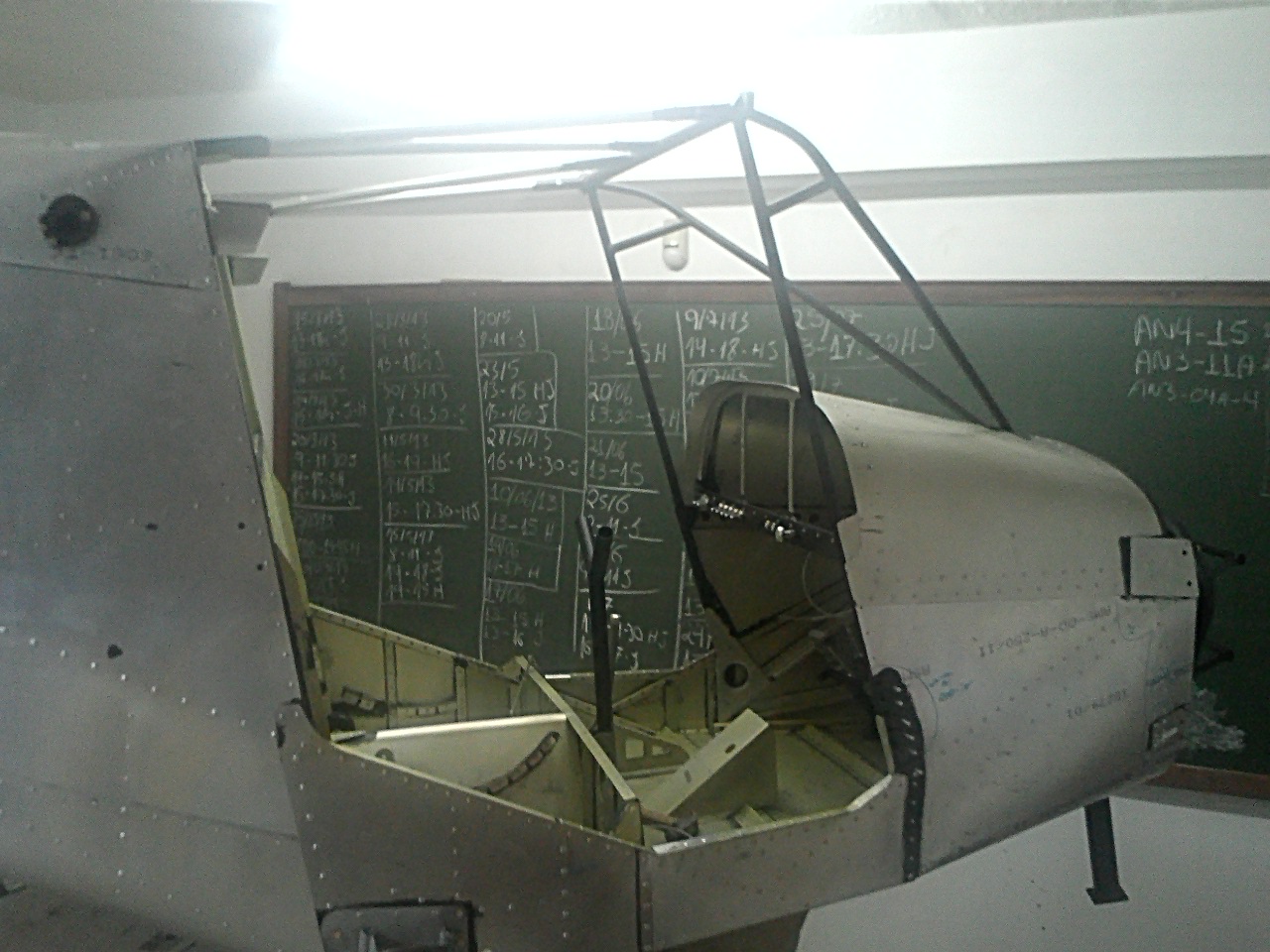

06/09/2013 - Finalizações - primeiro dia

Iniciamos os trabalhos finais sobre a fuselagem, retirada dos últimos clecos, e fixação por rebites, instalação da porta de inspeção traseira, finalização de rebites da parte traseira da fuselagem, finalização de rebites da dianteira, junto a parede de fogo, etc. Já esta começando a ficar bonito! Com mais cara de aeronave! Acreditamos que bastará mais um dia de trabalho sobre a fuselagem, e então daremos início à construção das asas...

    Foto 261.

     Foto 262.

     Foto 263.

Foto 264.

Foto 265.

    Foto 266.

 Foto 267.

Foto 268.

---------------------------------------------------------------------------------------------------------------------

17/09/2013 - Finalizações, segundo dia.

Neste segundo dia, realizamos as furações para fixação do lexan, conferimos o manual de montagem para certificação da realização correta de todos os passos, por fim, finalizamos alguns rebites, e deixamos pré colocadas as peças que fecharão as colunas dianteiras. O próximo passo agora será a pré-instalação das portas, a fim de alinharmos o componentes, para após a pintura final, bastar a fixação dos mesmos. Seguem as fotos do dia:

 Foto 269.

 Foto 270.

  Foto 271.

  Foto 272.

  Foto 273.

  Foto 274.

 Foto 275.

---------------------------------------------------------------------------------------------------------------------

18/09/2013 - Finalizações, terceiro dia.

Está cada vez mais próxima a conclusão dos trabalhos antes da pintura da fuselagem, agora ajustamos as portas e deixamos os furos para fixação prontos, nosso savannah´s começa a dar ares de que é um avião... hehe...

 Foto 276.

  Foto 277.

  Foto 278.

  Foto 279.

  Foto 280.

  Foto 281.

  Foto 282.

---------------------------------------------------------------------------------------------------------------------

20/09/2013 - Finalizações, quarto dia.

Instalação dos parafusos da porta de inspeção dos comandos dos flaperons:

Foto 283.

 Foto 284.

Foto 285.

---------------------------------------------------------------------------------------------------------------------

27/09/2013 - Finalizações, mudança de lugar

Hoje foi um dia especial, marca o fim dos trabalhos da fuselagem, agora a fuselagem do Savannah´s está em uma garagem, onde terá a compania de meu aeromodelo! hehehehe....



Foto 286.

 Foto 287.

 Foto 288.

 Foto 289.

Foto 290.

Agora nosso trabalho é iniciar a montagem das asas!!!.

---------------------------------------------------------------------------------------------------------------------
