Estando concluída a fase de organização chegou a tão esperada hora de separar os primeiros componentes de nossa aeronave para darmos início à montagem, optamos por começar pelo estabilizador horizontal, não tivemos problemas em localizar as peças, pois de certa forma, ao organizar as prateleiras, já identificamos os componentes e tínhamos ideia de onde estavam:
Foto 21 - Os componente que compõe o estabilizador horizontal.
Foto 22 - Localização dos códigos e colocação dos componentes já para a sequencia correta de montagem.
Foto 23 - Detalhes das Longarinas internas do estabilizador horizontal.
Foto 24 - Detalhes dos acabamentos laterais do estabilizador horizontal.
Foto 25 - À frente da foto, detalhe do cabo de aço de acionamento do estabilizador horizontal.
Foto 26 - Vista geral dos componentes.
Fotos 27 e 28 - Satisfação em terminar a separação dos componentes do estabilizador horizontal, o próximo passo agora é iniciar a montagem do componente!
------------------------------------------------------------------------------------------------------------
22/01/13 - Início da montagem do estabilizador horizontal.
Foto 29 - Detalhe da montagem inicial da estrutura utilizando clecos.
Foto 30 - Detalhe da montagem, com os clecos e os arrebites avex de uso aeronáutico.
Foto 32 - Detalhe das estrutura do profundor com os rebites já colocados.
Foto 33 - Apenas para visualização, colocamos a pele (skin) sobre a estrutura, muito bom.
Foto 34 - Fim dos trabalhos por este dia, ficamos felizes por conseguirmos dar o pontapé inicial!
------------------------------------------------------------------------------------------------------------
23/01/13 - Montagem do estabilizador horizontal, dia 02.
Foto 35 - Colocação dos suportes para fixação dos acabamentos do estabilizador (pontas).
Foto 36 - Suportes rebitados!
Foto 37 - Estrutura pronta para receber fundo de proteção.
Foto 38 - Preparação das peles, (skin) do estabilizador para receber o fundo de proteção.
Foto 39 - Embora o fabricante ICP dispense o uso de aplicação de fundo protetor, optamos por aplicar um wash primer específico para alumínio, a fim de auxiliar na proteção e durabilidade das chapas, cuidado adicional que traz garantia de maior qualidade ao produto final.

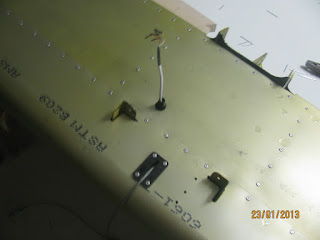

Foto 41 - Fixando o cabo do compensador elétrico em sua posição definitiva.
Foto 42 - Realizando o fechamento da pele, (skin), da parte inferior do estabilizador.
Foto 43 - Detalhe do estabilizador, onde é possível ver o cabo do compensador elétrico e do cabo de aço de comando.
------------------------------------------------------------------------------------------------------------
Apenas para concluir os trabalhos do dia anterior, terminamos de efetuar o fechamento das peles, (skin), do estabilizador horizontal.
Foto 44 - Detalhe dos clecos e rebites já devidamente colocados.
Foto 45 - Detalhe dos clecos e rebites já devidamente colocados, de um ângulo mais próximo.
Foto 46 - O estabilizador horizontal já com todos os rebites colocados.
Foto 47 - O estabilizador horizontal já com todos os rebites colocados, visto do lado oposto ao da foto anterior.
Agora, o próximo passo é iniciarmos a construção do elevador horizontal.
------------------------------------------------------------------------------------------------------------
25/01/13 - Montagem do estabilizador horizontal, seção do elevador.
Foto 48 - A composição da estrutura interna do elevador.
Foto 49 - Detalhe do compensador elétrico do elevador.
Foto 50 - A composição da estrutura interna do elevador vista de um ângulo aproximado.
Foto 51 - Revisando o posicionamento de todas as peças, conferindo os lados, depois de certificar a correta posição de todos os componentes, é hora de dar início a montagem do componente!
------------------------------------------------------------------------------------------------------------
26/01/13 - Montagem do estabilizador horizontal, seção do elevador, dia 02.
Depois de tudo conferido no dia anterior, agora chegou a hora de efetuar a montagem...

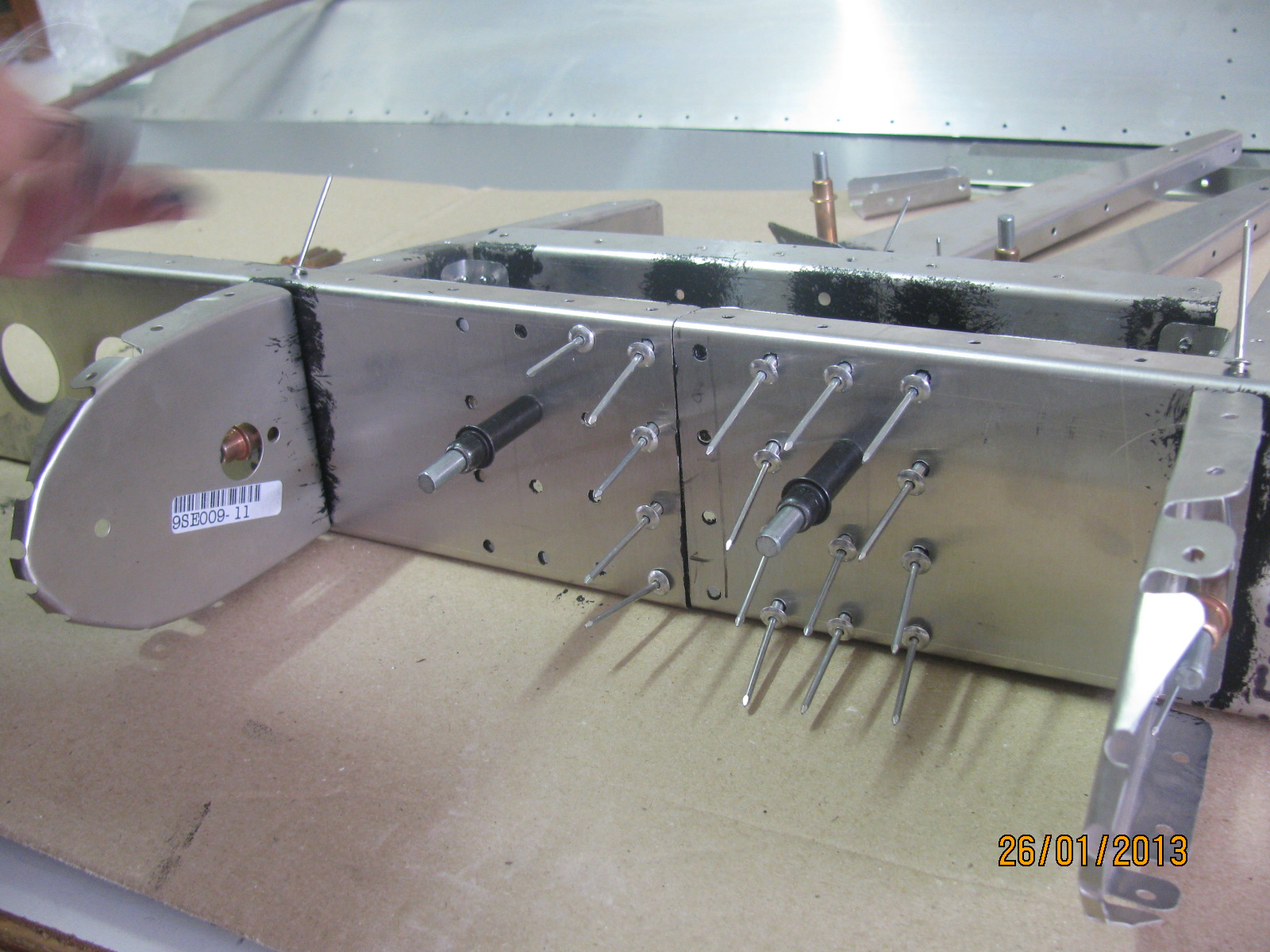

Foto 52 - Detalhe da colocação dos clecos e dos rebites nos componentes da estrutura interna do componente, vista traseira.
Foto 53 - Detalhe da colocação dos clecos e dos rebites nos componentes da estrutura interna do componente, vista frontal.

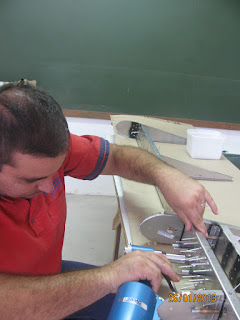

Foto 54 - Realizando a rebitagem depois de estar tudo devidamente centralizado.
Foto 55 - Concluindo o trabalho de rebitagem.
Foto 56 - Hora da estrutura receber um banho de proteção com wash primer.
Foto 57 - Preparação das peles, (skin), do elevador para ser fixada à estrutura.
Foto 58 - O trabalho de rebitagem da pele, (skin), do elevador.

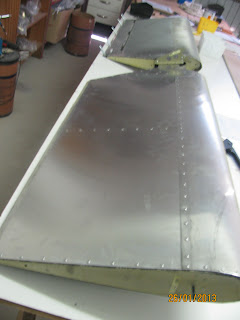

Foto 59 - Trabalho quase concluído.
Foto 60 - O elevador esta quase pronto, falta aplicar uma camada de proteção de wash primer sobre a pele, (skin). Fim dos trabalhos por este dia.
------------------------------------------------------------------------------------------------------------
Como podemos ver, as chapas já vem todas pré furadas, sem a necessidade de fazer furos nos locais de rebites maiores, facilitando,dando agilidade e perfeição para uma montagem sob planta.
ResponderExcluirHugo Muraro
Isso mesmo Hugo! Ressalto também, que ao contrário de outros kits de outros modelos de aeronaves existentes no mercado, para fecharmos o bordo de ataque do estabilizador horizontal, não foi necessário a utilização de cintas para ajustar a pele, a mesma já veio com a curvatura da fabrica, e seus furos se encaixaram como uma luva!
ResponderExcluirJuliano
Só uma pergunta; as longarinas e nervuras foram rebitadas com rebites pop?
ResponderExcluirOlá Marcos, obrigado por sua pergunta, a aeronave foi montada 100 % com rebites AVEX, inclusive nas peles. Alguns componentes receberam rebites de aço inox. Abraço.
